X204

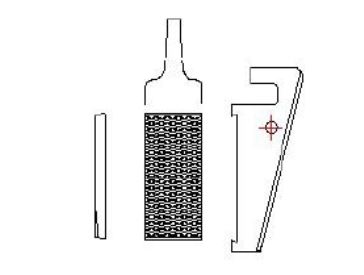

X204 搬把式楔形自锁拉伸夹具,负荷:20kN。适用于板材、棒材、管材、金属丝等试样的拉伸,使用方便,夹持可靠。有以下规格的钳口可供选择。平钳口:0-6mm、6-12mm,宽 40mm。V 型钳口:Φ4-Φ9mm、Φ9-Φ14mm。高强度钢丝拉伸专用钳口,钢丝直径不大于 Φ3mm。基本配置:平钳口 0-6mm,V 型钳口 Φ4-Φ9mm。
X204 搬把式楔形自锁拉伸夹具,是拉伸试验机配件,负荷:20kN。适用于板材、棒材、管材、金属丝等试样的拉伸,使用方便,夹持可靠。有以下规格的钳口可供选择。
平钳口:0-6mm、6-12mm,宽 40mm。
V 型钳口:Φ4-Φ9mm、Φ9-Φ14mm。
高强度钢丝拉伸专用钳口,钢丝直径不大于 Φ3mm。
基本配置:平钳口 0-6mm,V 型钳口 Φ4-Φ9mm

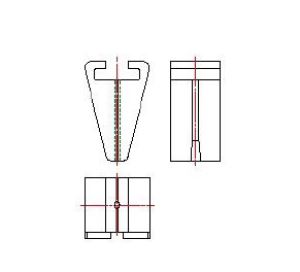

钢丝专用钳口夹持试样经常会出现断钳口的现象,如右图所示,要对钳口进行修磨,用砂轮机修磨,要注意先少磨,断点不好可再磨,一般有两种情况会造成
试样打滑:
钳口牙形不好,或钳口硬度不高,需换钳口。
测试试样硬度高,给试样的预夹力太小。
需选用下面的 GL204 旋转式楔形自锁拉伸夹具。

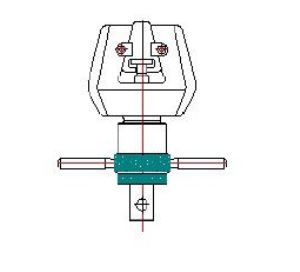

GL204 旋转式楔形自锁拉伸夹具,负荷:20kN。主要用于夹持各种规格 FRP 光缆加强芯、高强度钢丝等试样,也可以夹持金属、非金属类板材、棒材、
管材等试样,使用方便,夹持可靠,有以下规格的钳口可供选择。
平钳口:0-6mm,宽 40mm。
V 型钳口:Φ4-Φ9mm、Φ9-Φ14mm。
FRP 光缆加强芯(Φ3.5mm 以内)专用钳口需
按用户所提供规格制作。
高强度钢丝拉伸专用钳口,钢丝直径不大于Φ3mm。
基本配置:平钳口 0-6mm,高强度钢丝拉伸专用钳口 3 套,或 3 种规格光缆加强芯专用钳口。
FRP 光缆加强芯是一种很难夹持的试样,经常会出现打滑或断钳口的现象。试样打滑一般由于钳口表面处理的不好,或旋转夹紧时的夹紧力不够造成的。
FRP 光缆加强芯专用钳口需要对钳口端部进行修磨,修磨的道理和钢丝夹持钳口修磨的道理一样。需用圆锥形什锦锉修磨,修磨的长度不宜过长,以免造成夹不住。
X504 楔 形 自 锁 式 拉 伸 夹 具 , MAX 负 荷 :100kN。适用于板材、棒材、管材、金属丝等试样的拉伸,使用方便,夹持可靠,有以下规格的钳口可供选择。
平钳口:0-7mm、7-14mm、14-21mm,宽 40mm。
V 型钳口:Φ4-Φ9mm、Φ9-Φ14mm、Φ14-Φ21mm。
高强度钢丝拉伸专用钳口,钢丝直径不大于Φ4mm。
基本配置:平钳口 0-7mm、7-14mm。
V 型钳口 Φ4-Φ9mm、Φ9-Φ14mm。
小巧门:换钳口时一般取掉一个钳口,装入要换的钳口后再去掉另外一支钳口,这样比较好换钳口。
