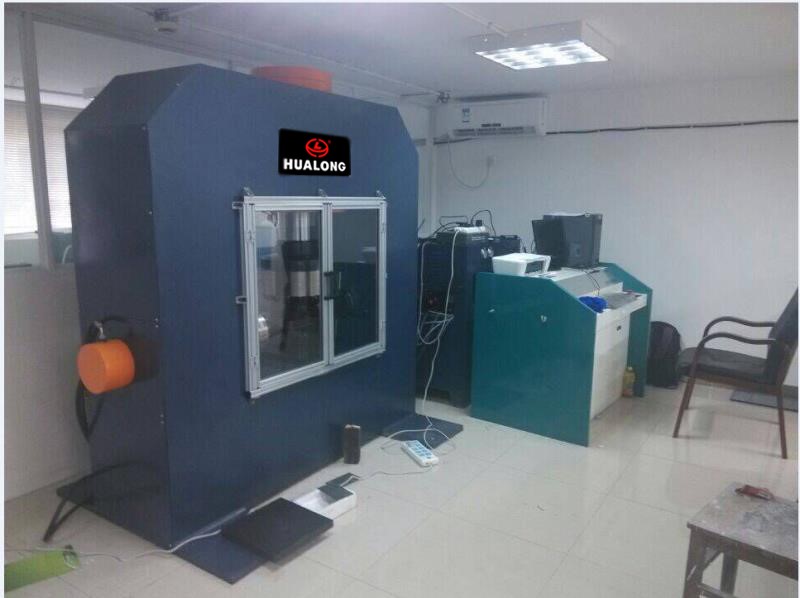

电液伺服岩石剪切试验机

一、 设备用途

用于岩块、结构面（如节理面、层里面、片里面、辟裂面等位置）和混凝土（或砂浆）与岩石接触面（胶结面）的压缩和直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。

二、主要技术指标

1.     试验力：1000kN

2.     剪试验力：500kN

3.     试验力测量误差：±1.0％示值(从量程 1％～100％)

4.     试验力控制稳定性: ±1％示值

5.     切向变形测量范围：0-50mm

6.     垂向变形测量范围：0-20mm

7.     变形测量误差：±0.5％F.S

8.     轴向切向加载速度：0.001～10mm/min 或 2～100kN/min

9.     试样尺寸：400*400*400mm（长*宽*高）

10.   长时稳定工作时间：不少于 1000 小时

11.   试验力示值相对误差：±0.5％

12.   试验力测量范围 ：1％－100％FS（全程不分档）

13.   试验力分辨率： 500000码

14.   伺服加载通道：2 通道

15.   混凝土（岩石）弹性模量可扩展配置；岩石剪切（45 度）装置可扩展配置。

16.   立柱间距离 ：950mm

17.   上下压板间距离：300mm

18.   活塞行程： 300mm

19.   压板位移速度： 0-80mm/min

20.   试验力加载速率 ：0.02%—2%FS/s

1.   主缸试验力：200 kN

2.   主缸工作行程：400 mm

3.   弯曲侧油缸行程：40mm

4.   试样直径（棒材）：φ6~φ40 mm

5.   试样厚度：6-25mm

6.   试样高度（板材）：50 mm

7.   弯曲角度：180°

8.   下压辊直径：48mm；

9.   随机标准供应弯心压辊直径（mm）：20、28、32、36、40、48、60、75、84、100、112、128；

10. 可供选配弯心直径系列（mm）：2.75，3.0，3.25，3.5，3.75，4.0，4.25，4.5，4.75，5.0，5.25，5.5，5.75，6，8，10，12，14，16，18，24，30，42，50，54，56，64，66，70，72，80，88，90，98，110，120，126，140，154、160、168、175、192等，

11. 电源功率：1.1kW（380v、50Hz）

12. 外形尺寸：890mm×860mm×1970mm

13.    重量：1000kg
