液压万能试验机
液压万能试验机
液压万能试验机

液压万能试验机

规格型号:

WEW 手动控制

产品特点:

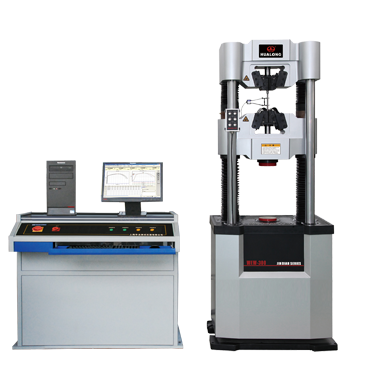

本机由主机、液压源、微机、电测、电控箱等组成。主机(见附图)由机座、油缸、活塞、力传感器、升降电机、减速器、链轮、丝杠、试台、立杠、上下横梁、液压夹头等组成。

产品详情

液压万能试验机由主机、液压源、微机、电测、电控箱等组成。主机(见附图)由机座、油缸、活塞、力传感器、升降电机、减速器、链轮、丝杠、试台、立杠、上下横梁、液压夹头等组成。

在机座中装有升降电机、减速器、链轮升降丝杠、主油缸活塞等。

本机为油缸下置式,双空间结构,试台与下横梁之间为压缩、弯曲、剪切试验空间。配有上下压板、球面座、弯曲支座、弯曲压头、剪切座、剪切刃口等附件,供压、弯、剪等试验时使用。下横梁与上横梁之间为拉伸试验空间。备有平钳口、大小V型钳口供拉伸试验时选用。各空间均可通过下横梁的升降进行调节,调节范围较大。

力测量元件为高精度轮辐式传感器,该传感器单向受力。是本机检测拉、压、弯、剪试验力的关键元件。装在试台下主活塞上部,受力时发出的电信号,由下位机系统和计算机等单元进行采集处理。

电子引伸计是测量试样变形的关键元件。由于直接检测试样标距内的变形,消除了外界因素的影响,测量精度高。电子引伸计可做RP0.2(σP0.2)或ReH(σSU)、RsL(σSL)、Rm(σb)RP0.05(σP0.05)及E值等的测量。另外装在主机试台下的大位移传感器一般作为主活塞位移显示。对变形量特大的材料,该传感器亦可做测量用。虽然本传感器精度较高,因受丝杠钳口等外界因素影响,没有引伸计直接测量精度高。

上下横梁为开式液压夹头的钳口座,横梁内装液压夹头的油缸活塞。活塞顶出时,钳口夹紧试样,回缩时松开。该夹头油缸液压油经减压阀减压后,油压在2Mpa左右,夹持试样时由于钳口斜面作用,可产生400kgf左右的初始夹紧力。试验时,随着试验力的增加,上下钳口间相对分离,钳口对试样会越夹越紧,本夹头装夹试样方便、省力、可靠、自动化程度高。

下横梁由升降电机、减速器、链轮带动丝杠旋转实现升降,用以调整试验空间,其升降由电钮盒上的按钮控制,空间调整方便自如。

在上横梁和试台间由四根立杠联结,当用下横梁升降调整空间仍不能满足试验要求时,空间可调式万能可利用调整卡环在立杠环形槽的位置,可对试验空间进行宏观调整。空间固定式万能机无卡环等装置。

液压源为封闭式油箱。在油箱上装有空气滤清器、阀板、溢流阀、换向阀等。油泵浸在油箱中。来自油泵的压力油在阀板内分成两股,一股进入减压阀再通过换向阀进入夹头油缸,供液压夹头装卸试样。一股到送回油阀进入主油缸。

产品属性
产品类型
所用标准 GB:T228,T5224    ISO:6892    ASTM:A370,A615,E290,E8,F606    其他:ANSI/AWS B4.0,API 5L,EN 10002-1,JIS Z2241,JIS Z2248
所属材料 金属
所属行业 冶金行业,质量检测中心,大专院校,工业用品,交通运输
测试类型 拉伸,压缩,弯曲,弯折,剪切
载荷能力 载荷:可达100 kN,载荷:可达300 kN,载荷:可达600 kN,载荷:可达1000 kN,载荷:可达2000 kN
