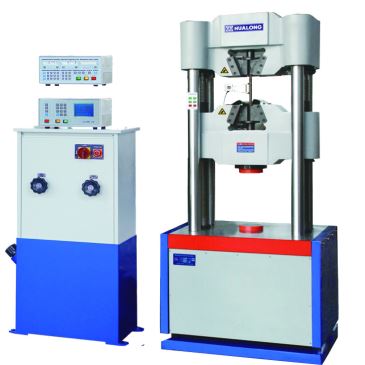

数显式液压万能试验机

本机主要用于金属材料的拉伸、压缩、弯曲及剪切等试验，也可用于水泥、混凝土、木材等非金属材料的拉、压、弯、剪等试验。广泛应用于工矿企业、建筑领域、科研机构、高等院校、质量测试等部门。

本机具有力、变形自动跟踪测量、负荷峰值保持和加荷速率显示等功能，根据《GB/T228-2002》打印输出被测材料的各种测试参数。

本机符合《GB/T2611-92》要求。

本机按GB/T 16826-1997 电液式万能试验机要求制造。

功能及性能指标

测力范围：主机负荷

测力分四档：100%、50%、20%、10%(量程自动切换)

测力分辨率：0.05%

测力精度：±1%

变形测量范围：随机电子引伸计变形

变形测量分三档：20%、50%、100%(量程自动切换)

变形测量分辨率：0.05%

位移测量范围：主机拉压缩范围

位移测量分辨率：0.02um

位移测量精度：±1%(>5mm)

加荷速率：实时显示手动控制加荷速率

负荷、变形、加荷速率显示，负荷测量峰值保持

试验日期、试验编号、试验温度、材料牌号、So、Su、Lo、Lu手测输入A、Z计算求取

Fm负荷值测量

ReH、Rel、Rp0.2、Rm强度值测量

弹性模量E显示

过载保护自动停车。

机构简述

本机由主机、液压源、数显仪表、打印机等组成。

主机

由机座、油缸、活塞、轮幅式传感器、升降电机、减速器、链轮、丝杠、试台、立柱、上、下横梁、液压自动夹具等组成。

液压系统

液压控制系统由油箱、高压油泵、送油阀、回油阀、工作油缸、工作活塞等组成。开机时，油箱的油液经过滤油器进入油泵，当送油阀关闭时，由于油压作用油阀内的活塞后移，压力油从溢流管返回油箱。当手柄打开时，油液由油管输入工作油缸，在压力油的作用下，工作活塞向上运动，顶起立柱与试台连接的上横梁，对试样加荷。

2.1. 控制油路：由两部分组成

送油阀：是控制负荷、加荷速率的关键单元，试验时可根据实际需要调整油路板组送油手柄，用以控制流量和压力。

回油阀：加荷应旋紧手柄，切断油液返回油箱通路，卸荷时旋开手柄使油液返回油箱。

2.2. 高压油泵：

该泵为高向柱塞泵，流量为2.5升/分，额定压强31.5MPa，泵及电机均装在液压源油箱上部的底座上。

该泵的特点为：压力高、噪音低、输出油液波动小。

该泵电机的开关按钮装在数显仪表的面板上。

手动控制盒

可移动式手动控制盒上装有夹具自动夹紧、松开开关，下横梁升降开关，分别用于上、下夹具的夹紧、松开和下横梁位置的调整。
