微机控制光缆成套机

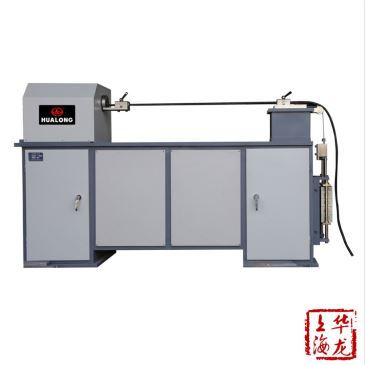

光缆扭转试验机
光缆扭转试验机

光缆扭转试验机

规格型号:

GNZ-1000

产品特点:

性能特点:(1)产品成套,可组建整个光缆实验室(2)光缆反复弯曲、扭转、卷绕、曲饶、冲击采用PLC控制,人机界面;根据试验要求,可配置不同重量砝码;人机界面根据试验要求,可方便设置试验参数,设备单独工作也可通过主控计算机控制。(3)光缆拉伸压扁:1.光缆拉伸、压扁试验,计算机控制系统可与CD400、S18实现联机,为其提供光缆拉伸过程的光缆应变曲线和光纤应变曲线;2.加力总点数、加力点、维持时间可任意设定。3. 国内首家实现微机控制光缆拉伸应变直接测量装置,精度高、操作方便、稳定可靠。

产品详情

(1).光缆拉伸压扁1. 光缆拉伸负荷测量范围: 1KN~100KN

1.2. 光缆压扁负荷测量范围:0.1KN~10KN;

1.3. 压座和压头:截面100mm×100mm,硬度HB240~280;

1.4. 试验力示值相对误差:±0.5%;

1.5. 试验力分辨率:200000码;

1.6. 试验力速率控制调节范围:0.005-10%F.S/s;

1.7. 变形示值相对误差:±0.5%;

1.8. 应变速率控制调节范围:0.005-10%F.S/s;

1.9. 位移示值相对误差:±0.3%;

1.10. 位移分辨率:0.000025mm;

1.11. 位移速率控制调节范围:0.001-500mm/min;

1.12. 位移速率控制相对误差:±0.5%;

1.13. 力、变形、位移保持控制范围:0.3%-100%F.S;

1.14. 光缆应变测量:1000mm标距光缆伸长直接测量装置检测分辨率优于10μm,精度优于示值的±0.5%;

1.15. 拉伸最大行程:800~1100mm;(2)光缆扭转试验机. 扭转长度:1000mm;

扭转角度:±90°、±180°、±360°任意设置; 扭转速度:5~30次/分 (速度可调)扭转次数:1~9999次,可任意设置。(3)光缆反复弯曲: 弯曲速度:10~30次/分 (速度可调);反复弯曲臂长≥1000mm; 弯曲角度:±90°; 弯曲心轴半径:R50、R100mm、R150mm,根据光缆试验要求自行更换。(4)光缆冲击试验机: 冲击速度:10~30次/分 (速度可调);冲击高度: 1000mm(国标);冲击次数可任意设置。(5)光缆曲饶试验机: 移动速度:小车移动 250~350mm/s;曲绕行程:1000mm,往返行程自动控制;滑轮总成:φ200mm、φ250mm、φ300mm各4只,根据光缆试验要求自行调整;(6)光缆渗水试验机:水头高度1000mm
