高温蠕变持久强度试验机

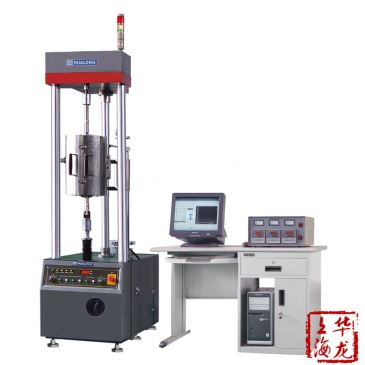

本试验机由主机、加热炉、温度集散控制系统、上微机控制系统四个部份组成。其中加热炉、温度集散控制系统中的温度采集、控制器只为单个主机使用，而微机控制系统可对多台试验机进行温度监视和处理之用。

加荷系统

主机是用以施加试验力装置，由机座、横梁、立柱等组成承栽框架，其内装有精密滚珠丝杠付、减速机、上下拉伸夹具等。传动加载系统采用日本松下伺服驱动器控制其伺服马达，经减速机和圆弧齿同步齿形带，带动滚珠丝杠螺母转动，驱动丝杠向下运动，对试样施加载荷，从而完成金属试样的持久试验。该机造型新颖美观，结构合理，刚性大，稳定性好。具有传动准确、控制精良、噪音低等特点。

注意事项：

试样断裂：持久试验，正常试验时，主机底座前上方的警示指示灯绿灯明亮，试样拉至断裂，而造成杠杆严重失平，其杠杆尾部支板上的螺钉端部撞压微动开关，继电器均不吸合，主机底座前上方的警示指示灯红灯闪烁，与此同时，讯响器发出声音，给出试样断裂的信号。试验人员可及时处理持久试验的善后工作。警示指示可以一分钟后停止红灯闪烁和讯响信号。

2、拉杆系统

上、下拉杆两端联接部份，采用了自位调心球形联接座的结构，同心性能较好，试样上只受纯拉力的作用。本试验机只备有一付技杆，供Φ1O×5O(可按试验标准更改试样夹具)的持久试样用。上，下拉杆均由耐热钢(GH37或GH39)整体制成，其使用时注意事项如下：

A： 上、下拉杆在靠阳螺纹附近均已电刻了配对编号，试验时应注意让相同编号的上、下拉杆使用在同一台主机上。

B： 拉杆材料(GH37或GH39)只适合于850℃以下长期工作。如果试验温度超过850℃，必须改换材质为DZ22或K465等。

C： 引伸机构在炉内的材质也为GH37或GH39，长期使用温度与拉杆相同，所以超温(850℃)使用，也应改换材质为DZ22或K465等。

D： 加热炉使用温度为1300℃，高于拉杆，引伸机构的长期使用温度。做试验时应严防该机所带的拉杆，引伸机构，在该机加热炉超过温度(1300℃)时使用。

E： 为防止试样和拉杆的螺纹部份烧结,我公司设计连接试样部分的螺纹接头与高温拉杆是相互独立的，万一出现试样和拉杆的螺纹部份烧结现象,只需更换螺纹接头;用户也可根据使用经验自行选用涂料。(建议：引伸机构的固定套和夹头之间、以及试样和夹头相互嵌合的部位，也应涂以适当的涂料)。

5、其他

A： 加热炉。如果将加热炉经过适当的调整，即可使拉杆系统位于炉膛中心。推动加热炉就可沿立柱轻便地移动。便于装卸试样、捆绑热电偶和装调引伸机构。

B： 前两立柱上各有一只可滑动的电镀定位套。用户可根据杠杆处于水平时的试样中心和加热炉的高度做适当的计算，先将定位套移至相应的高度，并固定在立柱上。

C： 右前立柱的下方有一个接线柱，可接热电偶之冷端和补偿导线。

5、 捆绑铂电阻头，应特别小心，以防损坏。

6、 供电及连结线：试验机之电控箱为单相220伏，主机电机也为单相220伏，主机无触点自动调平部份也为单相220伏。

7、 主机、温控系统均应有保护接零和接地。
