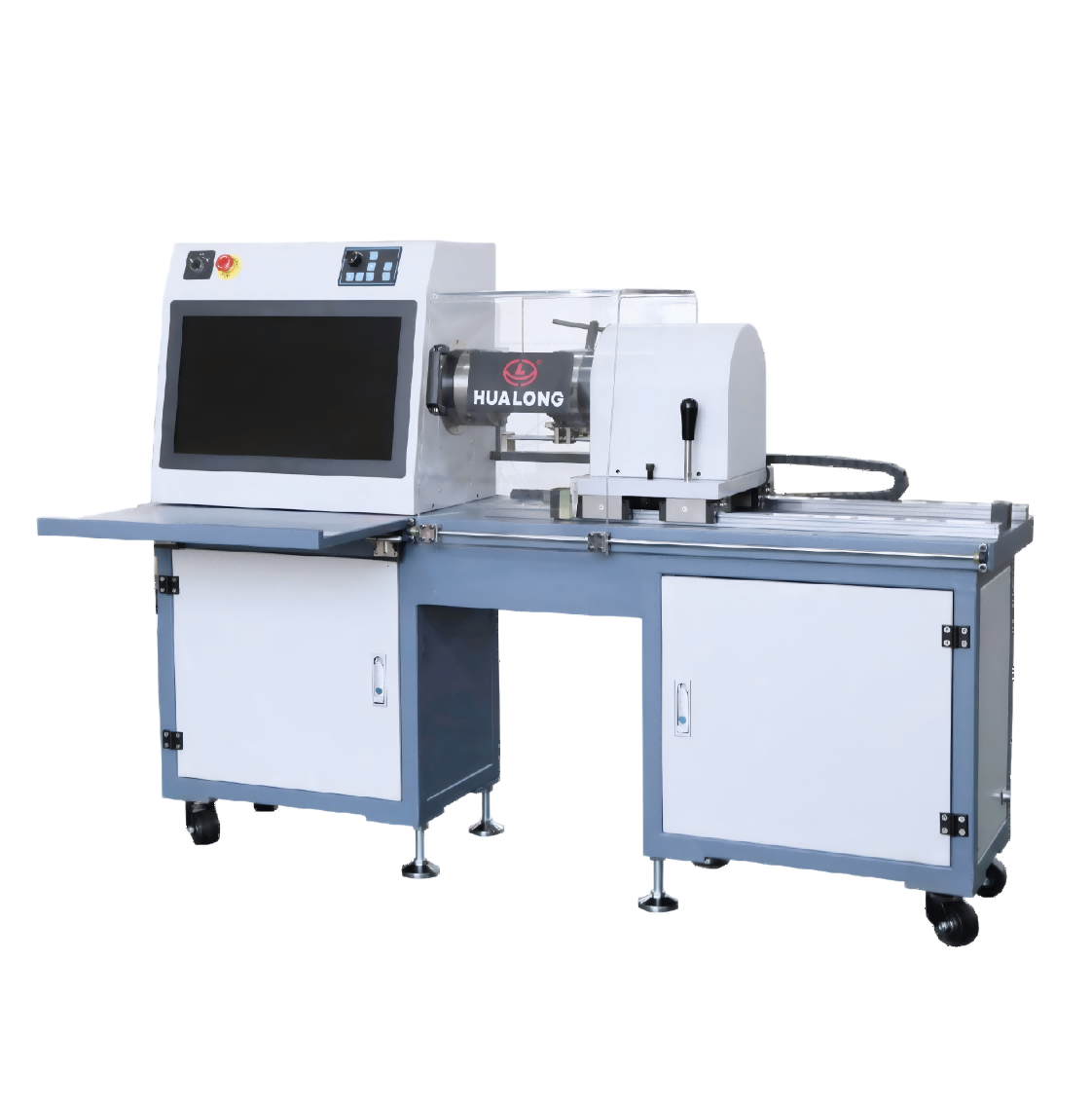

WNJ-200/500/1000/2000/3000
WNJ系列微机控制扭转试验机采用一体式主机,具有结构紧凑、占地小、搬运移动方便的特点,软件配置向导式软件,操作简答易上手,是高等院校、检测机构理想的仪器设备。
功能总述:
华龙WNJ系列微机控制电子扭转试验机是我司自主研制开发的全新一代扭转试验机。本机适用于金属材料、非金属材料、复合材料的扭转性能测试试验。选用低背隙精密行星减速机和进口伺服电机,具有结构紧凑、噪音低、传动效率高、速度范围宽等特点。除可完全满足常规的扭转试验功能外,还可实现扭转残余应变试验,特别适合院校的教学使用。
相关标准:
GB/T 10128《金属室温扭转试验方法》
JJG 269 《扭转试验机检定规程》
技术指标:
最大扭矩 |
200 Nm |
500 Nm |
1000 Nm |
2000 Nm |
3000 Nm |
5000 Nm |
准确度等级 |
0.5级 |
|
|
|
|
|
扭矩测量范围 |
1%-100%FS |
|
|
|
|
|
扭矩示值相对误差 |
±0.5% |
|
|
|
|
|
扭矩分辨力 |
1/500000FS |
|
|
|
|
|
扭转角测量范围 |
0-10000° |
|
|
|
|
|
扭转角示值相对误差 |
±1% |
|
|
|
|
|
扭转计扭角分辨率 |
0.001° |
|
|
|
|
|
扭转速度 |
0.01-5400°/min |
0.01-1800°/min |
0.01-1080°/min |
6-720°/min |
||
扭转速度相对误差 |
±1% |
|
|
|
|
|
夹头间最大距离 |
300mm |
600 mm |
|
|
|
|
夹持试样尺寸 |
Φ8-Φ18mm |
Φ10-Φ20mm |
Φ8-Φ24mm |
Φ10-Φ28mm |
||
电源 |
AC 220V±10%;50Hz,0.85kW |
AC 220V±10%;50Hz,1.3kW |
AC 220V±10%;50Hz,2kW |
