伺服压剪试验机

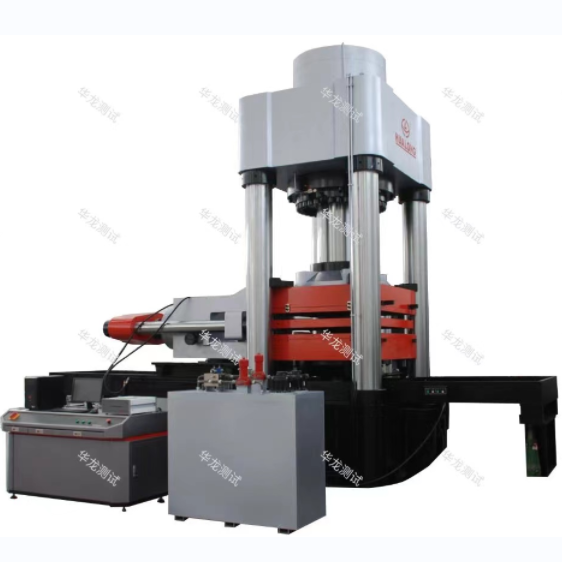

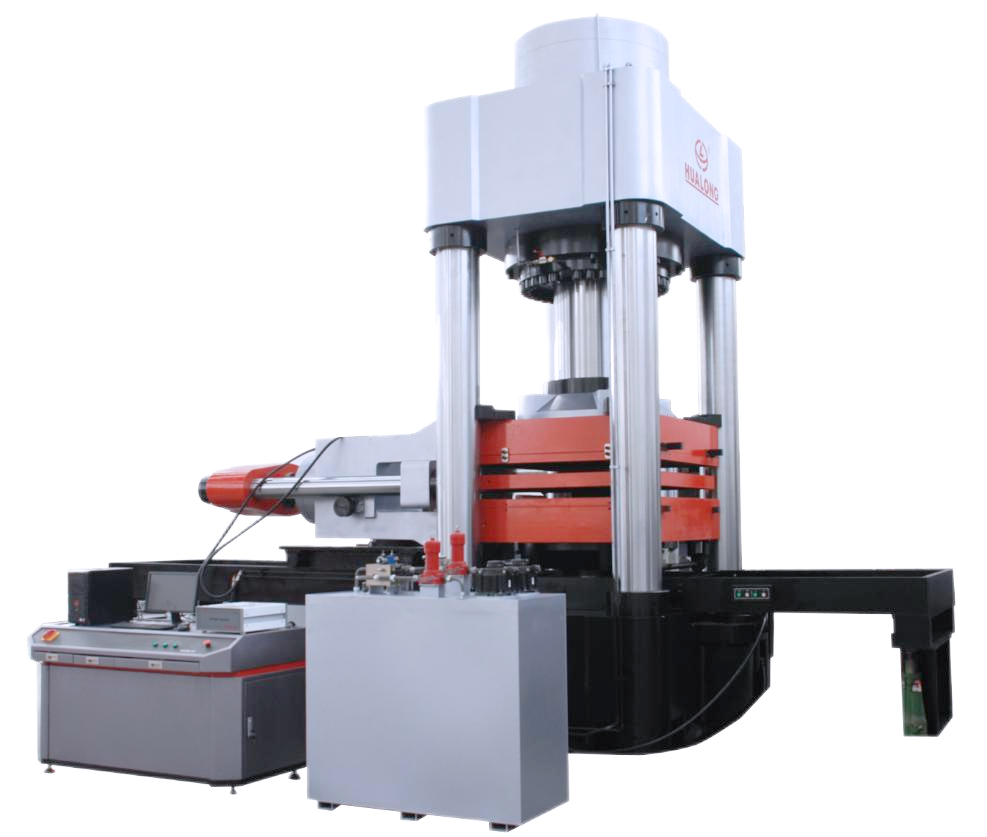

电液伺服压剪试验机
电液伺服压剪试验机

电液伺服压剪试验机

规格型号:

YJW

产品特点:

YJW电液伺服压剪试验机电液伺服压剪试验机主要用于检验橡胶支座、减震器类成品的力学性能,可对橡胶支座成品进行抗压强度试验、抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能试验、抗剪老化试验、磨擦系数试验、转角试验。并能做桥梁盆式橡胶支座在载荷试验下轴向和径向变形的检测。试验均按照交通行业JT/T4-2004的相关公式进行数学计算,或者按照橡胶类似标准试验方法进行试验。

产品详情

YJW电液伺服压剪试验机电液伺服压剪试验机主要用于检验橡胶支座、减震器类成品的力学性能,可对橡胶支座成品进行抗压强度试验、抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能试验、抗剪老化试验、磨擦系数试验、转角试验。并能做桥梁盆式橡胶支座在载荷试验下轴向和径向变形的检测。试验均按照交通行业JT/T4-2004的相关公式进行数学计算,或者按照橡胶类似标准试验方法进行试验。

YJW电液伺服压剪试验机设备配置:

主机部分:

试验主机是按照功能结构模块化设计制造的。压缩部分可与剪切、转角部分分开。

试验主机的关键配置如下:

1. 承载框架、5000kN垂直加载油缸、1000kN加载油缸,300kN加载油缸,压缩装置、调节横梁、水平拉伸装置、转角试验装置

2. 5000kN、1000kN、300kN负荷传感器各一只

3. 测量主油缸活塞位移的测量装置一套

4. 八套高精度数显千分表用于测量橡胶支座纵向及横向变形;

5. 剪切变形传感器两只。

液压站部分:

高度集成的紧凑型伺服液压单元为试验主机提供垂直压缩、水平剪切、转角试验提供动力。伺服液压单元由以下关键元件构成:

1.德国MOOG DDV型高频响伺服阀 2只,其中水平剪切试验与转角试验共用一个伺服阀。

2.日本低噪音高压内啮合齿轮泵 1只

3.ABB拖动电机 1台

4.日本油研、美国SUN液压元件1套

5.高度集成阀块1套

6.可作为写字台用的紧凑结构液压单元1台

7.英国进口长寿命密封件 1套

8.美国EATON连接软管及卡套接头1套;

9.高精度过滤系统1套;

10.经济高效的空气冷却系统1套。

产品属性
产品类型 静态液压试验系统,专用试验系统
所用标准 GB:20688.4,T17955    ISO:    ASTM:    其他:JT/T 4
所属材料
所属行业 质量检测中心,工业用品
测试类型 压剪
载荷能力 载荷:可达2000 kN,载荷:大于2000 kN
配件
    暂无数据
