您现在的位置: 上海华龙>产品中心>机器人全自动电子拉伸试验机-WDW-G系列
全自动拉伸试验机

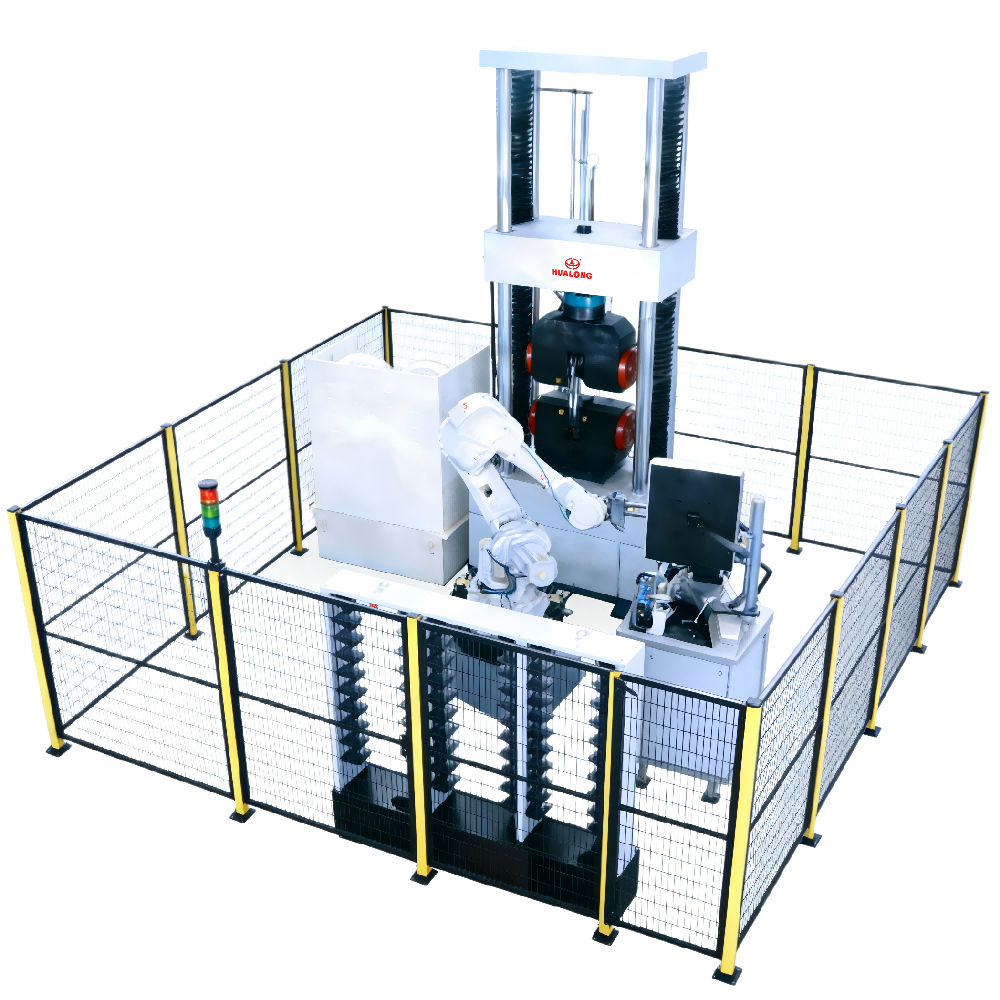

机器人全自动电子拉伸试验机-WDW-G系列
机器人全自动电子拉伸试验机-WDW-G系列

机器人全自动电子拉伸试验机-WDW-G系列

规格型号:

WDW-1000G

产品特点:
华龙机器人全自动电子拉伸试验机采用电子伺服加载主机、ABB关节机器人自动装卸样、平推夹具、横截面测量系统、自动对中系统等配置,设备精度高、可靠性强,可实现24小时无人值守试验。
产品详情

设备总述:

华龙全自动电子拉伸试验机,可在无人值守的情况下完成棒材及板材拉伸性能试验:自动装卸试样、试样自动对中、自动测量试样尺寸、自动称重、自动装夹引伸计、平推夹具系统同步夹持、自动分拣合格与不合格试样。


设备主机采用四立柱高刚度导向加载框架,主机刚度大、加载运动线性优,可通过选配不同规格量程的传感器实现不同力值试验需求。


设备配备华龙自主开发的测试软件包,可轻松完成不同种类材料以及标准的测试。

适用标准:

GB/T 16491 《电子万能试验机》

  • GB/T 2611   《试验机通用技术要求》

  • JJG 139       《拉力、压力和万能试验机》

  • JJG 475       《电子式万能试验机检定规程》


主要指标:

主机

最大试验力

1000kN

过载保护

150%的最大试验力

准确度等级

0.5级

试验力示值误差

±0.5%以内

试验力分辨力

1/±500000 FS/1/±1000000 FS

横梁速度调节范围

0.005-200mm/min

横梁行程(带平推夹具)

1000mm

圆试样夹持直径范围

Φ12-Φ40

试样长度

500-700mm


电源

AC 380V±10%,50Hz,12kW

重量

8000kg

ABB机器人

负载

60kg

工作范围

2.05m

重复定位精度

0.06mm

全自动引伸计

工作方式

接触式

标距范围

15-205mm

分辨力

0.2μm

示值误差

变形为0-0.3mm时,≤0.0015mm

变形为0.3-100mm时,≤0.5%

夹持直径范围

棒材Φ2-Φ40mm

变形测量精度

0.5级

液压夹具

夹持方式

液压平推

最大夹持力

1200kN

开口宽度

80mm

圆试样夹持直径范围

Φ12-Φ40mm

试样架


试样长度

  500-700mm

称重测长测量装置

称重范围

  0.1kg-50kg

示值相对误差

  示值的±0.5%以内

长度测量精度

  ±0.5mm


占地面积

 约4000×5500mm

安全保护

急停保护、 过载保护




产品属性
华龙机器人全自动电子拉伸试验机采用电子伺服加载主机、ABB关节机器人自动装卸样、平推夹具、横截面测量系统、自动对中系统等配置,设备精度高、可靠性强,可实现24小时无人值守试验。
