机器人全自动摆锤冲击试验机系列

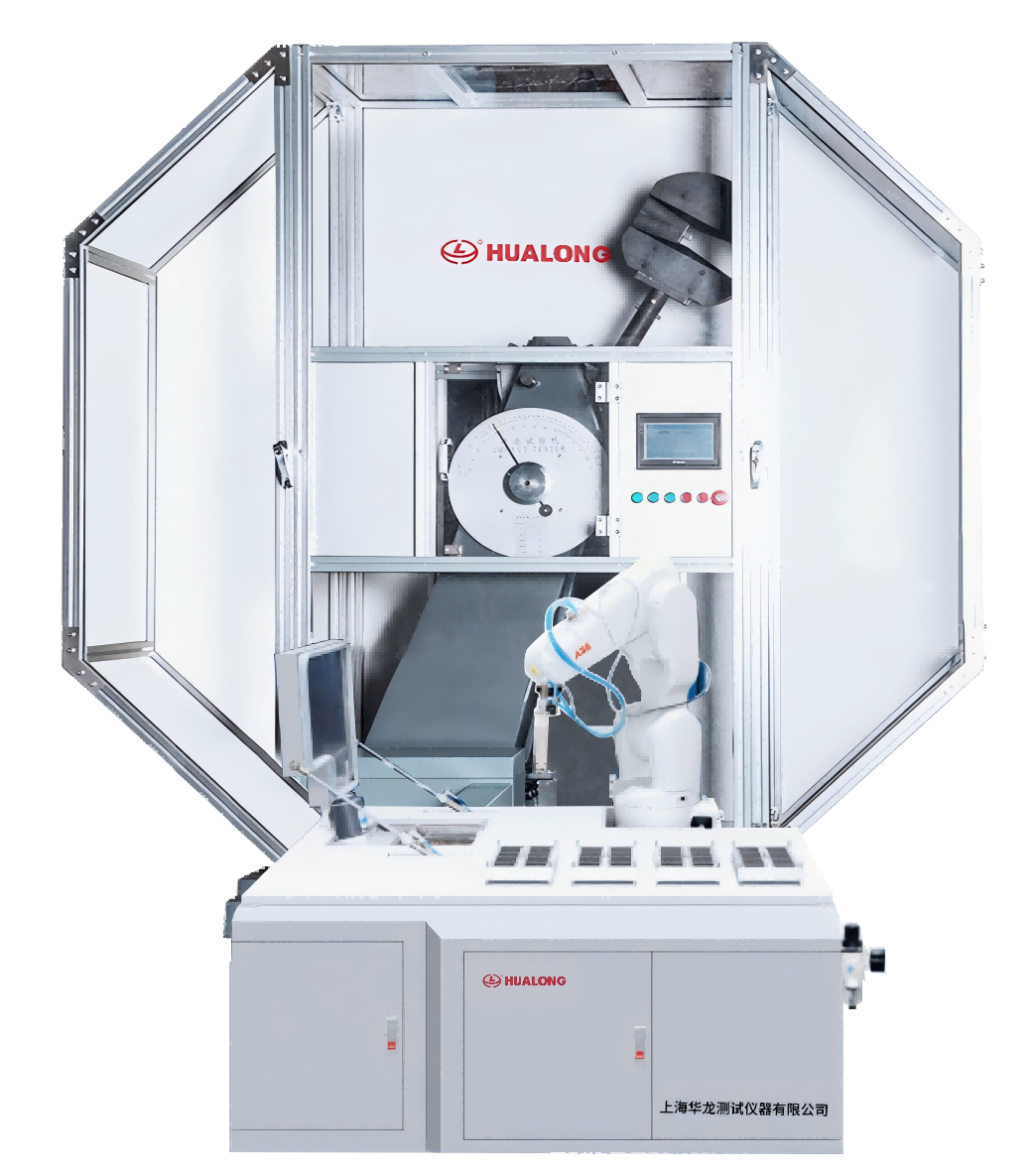

机器人全自动摆锤冲击试验机-CBD-DR系列

规格型号：

CBD-300/450/600/750DR

产品特点：

机器人全自动金属摆锤冲击试验机适用于室温及-60℃环境温度下的标准金属摆锤冲击试样的全流程自动化测试应用场景，从试样托盘自动转运至低温仪、取样冲击、分拣、数据互联全流程自动化。

产品详情

一、功能概述：

CBD系列金属摆锤冲击试验机适用于最大冲击吸收功不大于额定冲击能量的金属材料冲击试验，测定金属材料在动负荷下抵抗冲击性能进行检测的仪器。CBD系列金属摆锤冲击试验机能连续和大量地做金属冲击试验，并显示冲击吸收功、摆锤的旋转角度、计算冲击韧性等，机器人全自动金属摆锤冲击试验机采用六自由度机器人自动送样装置及低温仪，满足低温冲击试验对送样时间小于5S的要求并降低试验人员劳动强度，实现批量室温和低温自动批量冲击试验，可无间断连续作业并与智慧实验室互联互通，是钢铁冶金、金属材料生产厂家、质检部门理想的检测仪器。

二、相关标准：

1.1. GB/T 3808-2018《摆锤式冲击试验机》

1.2. GB/T 229-2020《金属材料夏比摆锤冲击试验方法》

1.3. JJG 145-2007《摆锤式冲击试验机》

1.4. ASTM E23-07a《Standard Test Methoods for Notched Bar Impact Testing of Metallic Materials》

1.5. ISO 148:1998《Metallic materials-Charpy pendulum impact test》

三、主要参数：

序号	项目名称	单位	参数
一、	试验机主机
1	冲击能量	J	300J/450J/600J/750J
2	摆锤预扬角	度	150°
3	角度最小分辨率	度	0.1°
4	冲击速度	m/s	5.24m/s
5	试样支座跨距	㎜	40㎜
6	试样支座端部圆弧半径	㎜	1～1.5㎜
7	试样支座支承面倾角	度	11°±1°
8	冲击刀圆弧半径	mm	2㎜，8㎜（刀口更换简便，更换刀口不需更换摆锤）
9	冲击刀夹角	度	30°±1°
10	冲击刀厚度	mm	16㎜
11	最小分辨力	J	0.1J
二、	自动送料上样系统
1	缺口定位机器人	≦4.5S	ABB机器人缺口定位抓取试样和对中
2	低温仪	-60°C	室温至-60°C，容量120
3	试样盘	多料盘配置	料盘试样容量可定制
三、	辅助系统
1	集中控制系统	/	西门子S7-1200系统
2	集中供气系统	/	低噪音气泵、SMC气动元件
3	计算机	/	联想商务台式机，27英寸显示器
4	打印机	/	惠普打印机
5	防护罩	/	全封闭防护网可拆卸，便于检修，机器人动作范围内配置铝合金框架安全围栏。
6	试样分拣收集装置	/	冲击主机防护罩带导流板，冲击试样断裂后随分拣皮带输送出集料盒。

备注：以上参数为介绍文件，不作为合同依据，最新全面参数联系我司获取。
